Snap-on EEDM604F: digitale multimeter met drievoudig display

Een multimeter is een van de meest gebruikte en belangrijkste gereedschappen in de werkplaats. Toch lopen technici regelmatig tegen dezelfde uitdagingen aan: een display dat moeilijk af te lezen is, meetkabels die net te kort zijn, of een waarde die al weg is voordat je ernaar kijkt. De Snap-on EEDM604F is ontworpen met die praktijk in gedachten.

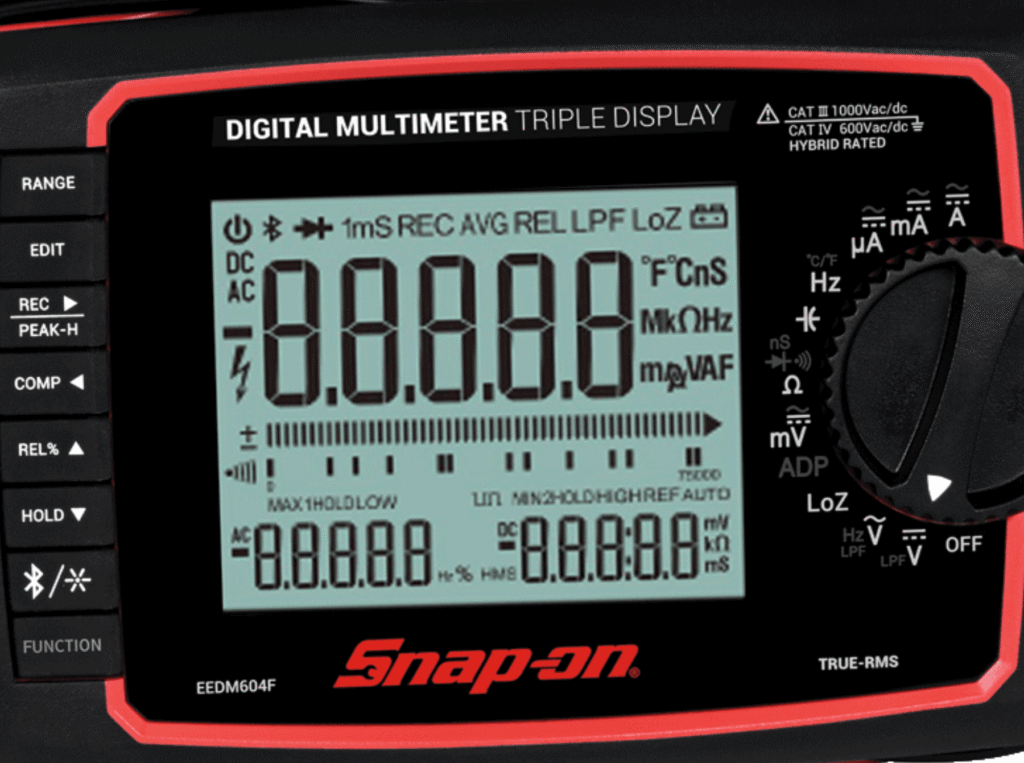

Horizontaal drievoudig display

Het opvallendste aan de EEDM604F is de oriëntatie van het scherm. Waar een standaard multimeter een smal verticaal display heeft, is dit scherm dwars geplaatst. Daardoor kan het groter worden gehouden zonder dat de behuizing te groot wordt. Het display toont drie zones tegelijk: het hoofddisplay met de actuele meetwaarde, en twee secundaire displays voor extra informatie zoals minimum, maximum of een referentiewaarde.

Achtergrondverlichting maakt het scherm leesbaar in een donkere motorruimte of onder het dashboard. De bediening is opgebouwd rond een centrale draaiknop voor de meetfunctie, aangevuld met twee speciale knoppen aan de zijkant. Geen eindeloos scrollen door menu’s.

Meten op afstand via Bluetooth

De meter heeft ingebouwde Bluetooth en werkt samen met een gratis app, beschikbaar in de App Store en Google Play Store. Die combinatie opent mogelijkheden die met een gewone multimeter niet haalbaar zijn. Een praktisch voorbeeld: remlichten testen. Normaal heb je twee mensen nodig, of je zet het rempedaal vast. Met de EEDM604F zet je de meter op de remlichtconnector, loop je naar de bestuurdersstoel en bedien je het rempedaal terwijl je de waarden live op je telefoon afleest. Hetzelfde principe is van toepassing bij het testen van richtingaanwijzers, achteruitrijcamera-voeding of laadkabel contacten bij een EV.

Bij trucks en bussen is dit nóg relevanter. Schakelsignalen, retarderwaardes of ABS-sensoren aan de achteras zijn tijdens rijden te monitoren terwijl de telefoon in het zicht ligt in de cabine. De app slaat meetresultaten en klantgegevens op. Handig voor rapportage, maar ook voor het vergelijken van metingen bij terugkerende klachten.

Meten wat je niet ziet

Niet elke storing is permanent zichtbaar. De REC-functie registreert gedurende een meetperiode de minimum-, maximum- en gemiddelde waarde. Denk aan een accu die bij bepaalde belasting wegzakt, een sensor die onder specifieke omstandigheden een afwijkende waarde geeft, of een laadspanning die fluctueert bij rijdende motor. De REC-functie legt het vast, ook als je op het moment zelf niet naar het scherm kijkt.

Sommige storingen verschijnen en verdwijnen razendsnel. Een kortdurende spanningspiek op een injector-signaal, een uitval op een wielsnelheidssensor of een tijdelijk contactprobleem. De PEAK-H functie registreert pieken tot op één milliseconde. Zo zijn storingen zichtbaar die op een gewone meter simpelweg niet te zien zijn.

De Hold-functie bevriеsт de laatste twee meetwaarden op het display. Dat is handig op moeilijk bereikbare meetpunten, maar ook wanneer je de meetkabels niet mee kunt nemen naar een beter verlichte plek. Waarden vergelijken wordt zo makkelijker.

Nauwkeurig vergelijken

De REL-functie compenseert de kabelweerstand voor een nauwkeuriger resultaat. Handig bij laag-ohm metingen zoals massaverbindingen of spoelweerstanden. REL is ook bruikbaar als differentiële meting: stel een referentiewaarde in en meet het verschil ten opzichte van die waarde.

COMP vergelijkt een gemeten waarde met een bekende standaard. Via de EDIT-knop en de pijlknoppen wordt die standaardwaarde ingesteld. Zo is snel te zien of een sensor, weerstand of spanning binnen het verwachte bereik valt.

De LoZ-stand (Low Impedance) filtert zweefspanning (phantom voltage) en stoorsignalen van nabijgelegen bedrading weg. Wie ooit spanning gemeten heeft op een draad die nergens op aangesloten was, herkent het probleem. LoZ geeft de werkelijke situatie.

LPF, de laagdoorlaatfilter, onderdrukt hoogfrequente ruis op de meetlocatie. Bij PWM-gestuurde componenten zoals een ventilatormotor of een EGR-klep stabiliseert LPF de aflezing zodat de basiswaarde leesbaar is.

Weerstand en capaciteit

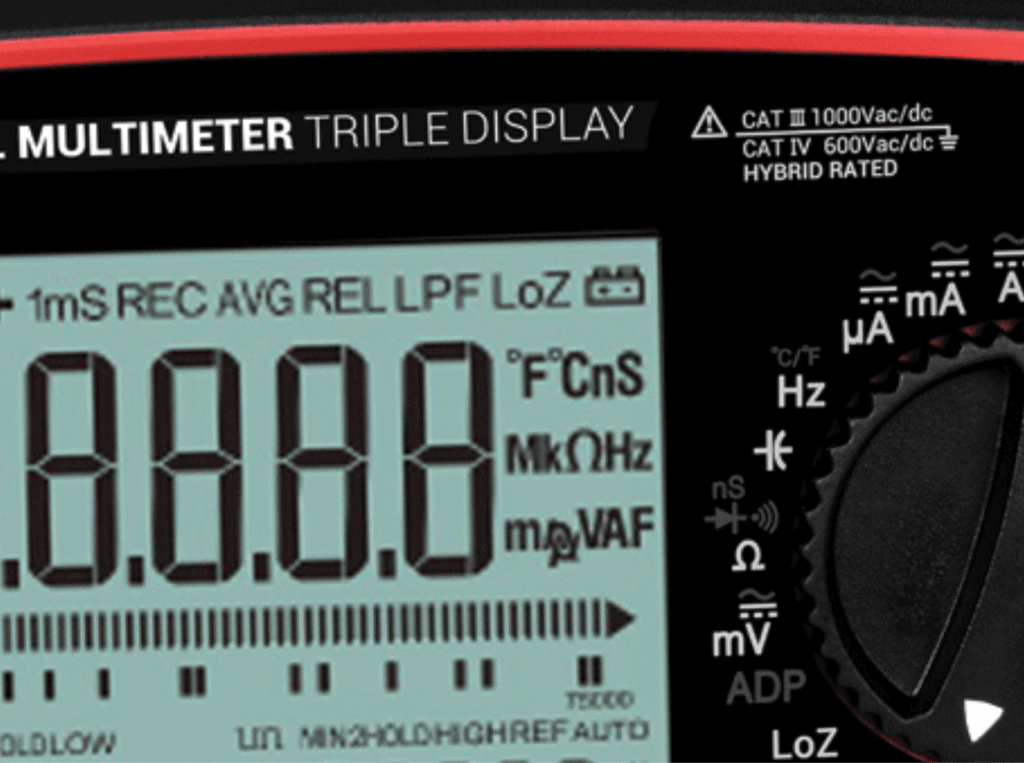

De meter schakelt tussen weerstand (Ohm), conductantie (nS) en doorgangstesten met geluidssignaal. Bij het meten van spoelweerstanden, massapunten of contactweerstanden zijn alle drie relevant. De capaciteitsmeting is bruikbaar bij het controleren van condensatoren in hybride en elektrische voertuigen, een toepassing die steeds vaker voorkomt in de werkplaats. De EEDM604F heeft een CAT-III 1.000 V / CAT-IV 600 V hybride veiligheidsclassificatie, inclusief geschikt voor metingen aan hybride en elektrische voertuigen.

De meter wordt geleverd met meetkabels (EEDMLEADSET), twee temperatuursensoren (EEDMTEMP-2 en EEDMTEMP-3), zekeringen en een draagtas met bevestigingsriem voor de meetkabels. Er is een ingebouwde kantelstandaard voor gebruik op een vlakke ondergrond. Optioneel is een magnetische ophangriem (EEDMMAGSTRAP) verkrijgbaar om de meter op te kunnen hangen.
